螺旋洗砂機概述
WCD螺旋洗砂機主要通過設備內的螺旋裝置對砂石料進行攪拌，從而使砂石料中的泥土與水進行混合，從設備上的流口排出，而砂石料則在螺旋裝置的作用下被逐步篩選，從頂端的出料口排出，從而實現了砂石料的清洗篩選效果。
WCD型螺旋洗砂機適用于建筑工地、砂石廠、玻璃廠、水電站等單位所用的小顆粒砂石的洗選、分級、脫水及除雜等作業，用于細粒度和粗粒度物料的洗選作業。
螺旋洗砂機工作原理

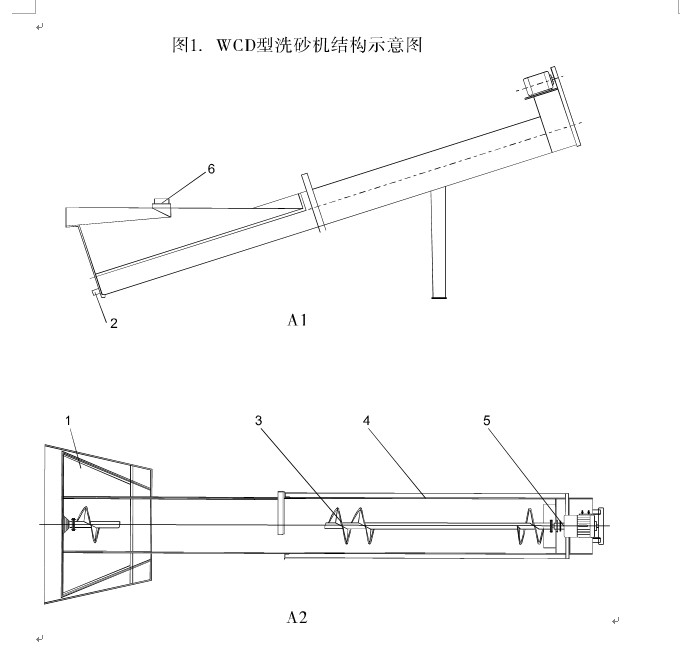

螺旋洗砂機是在傾斜布置的水槽下部形成沉淀池，螺旋頭部沒入沉淀池內，螺旋由電動機經減速機減速驅動螺旋旋轉，由沉淀池底部給入洗水，從而完成清潔，脫水和分級三種功能。螺旋洗砂機結構
螺旋洗砂機由槽體、減速機、電機、中心軸、螺旋葉片、支架組成。支架焊接在中心軸上，螺旋葉片裝好后用螺栓壓緊，使葉片不下垂不變形。
- 寬堰。
- 下部支座。
- 螺旋：包括螺旋軸、葉片、襯板。
- 水槽：包括槽體、左右溢流堰及進料箱。
- 傳動裝置：包括電動機、大小皮帶輪、三角皮帶、針擺線減速機（或軸裝式減速機）。
- 入料斗。
螺旋洗砂機特點
- 螺旋洗砂機的功率消耗小；
- 清洗脫水效果好、洗凈度高；
- 全封閉傳動裝置，密封結構好；
- 可調式堰板，確保了產品高效、耐用。

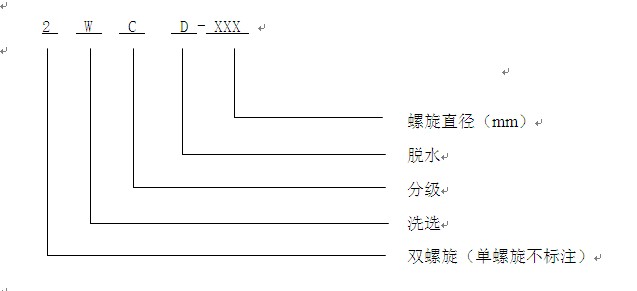

型號說明
規格與性能
| 型 號 | WCD-1500 | WCD-1178 | WCD-914 | WCD-762 | WCD-610 |
| 螺旋直徑 | 1500 | 1718 | 974 | 762 | 610 |
| 槽體長度 | 10512 | 9554 | 7815 | 7620 | 6850 |
| 洗選粒度 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 生產能力（t/h） | 130-220 | 100-175 | 75-100 | 50-75 | 60 |
| 螺旋轉速 | 13 | 18 | 20 | 26 | 26 |
| 電機功率（KW） | 78.5 | 75 | 11 | 71 | 11 |
| 耗水量（t/h） | 20-190 | 15-168 | 10-80 | 9-63 | 9-57 |
| 機器重量 | 71700 | 9800 | 6500 | 4020 | 3750 |
| 外形尺寸(長×寬×高) | 12702×4400×5575 | 10808×3885×4860 | 8430×2604×3877 | 8545×2650×3862 | 7542×2500×1600 |
| 型 號 | 2WCD-1118 | 2WCD-914 | 2WCD-914 | 2WCD-762 |
| 螺旋直徑 | 1500 | 1718 | 974 | 762 |
| 槽體長度 | 10512 | 9554 | 7815 | 7620 |
| 洗選粒度 | ≤10 | ≤10 | ≤10 | ≤10 |
| 生產能力（t/h） | 130-220 | 100-175 | 75-100 | 50-75 |
| 螺旋轉速 | 13 | 18 | 20 | 26 |
| 電機功率（KW） | 78.5 | 75 | 11 | 71 |
| 耗水量（t/h） | 20-190 | 15-168 | 10-80 | 9-63 |
| 機器重量 | 71700 | 9800 | 6500 | 4020 |
| 外形尺寸(長×寬×高) | 12702×4400×5575 | 10808×3885×4860 | 8430×2604×3877 | 8545×2650×3862 |
